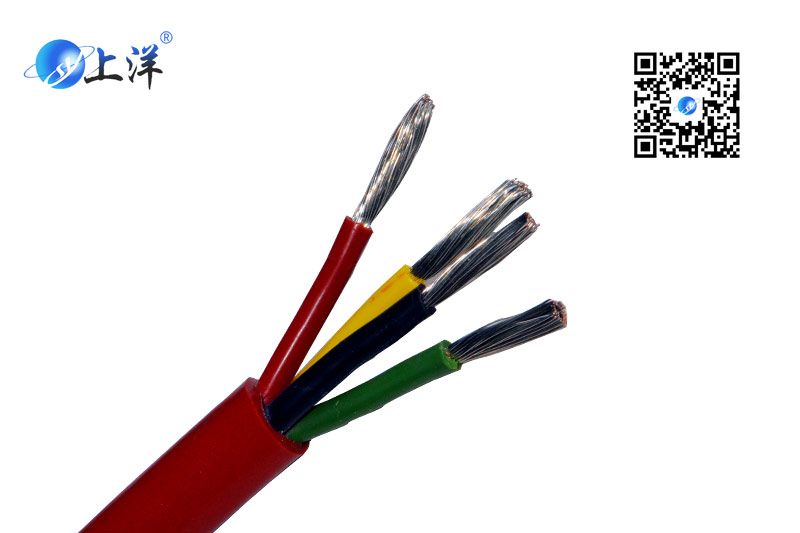

產品型號:YGCB
執行標準:Q/IRMV2-2008
產品特性:
1、額定電壓:450V/750V
2、工作溫度:-60~+
3、導 體:裸銅線或絞合鍍錫銅線
4、絕 緣:硅橡膠
5、護 套:硅橡膠
6、玻璃纖維編織
7、顏 色:紅/黃/蘭/白/黑/棕/綠等
特點/用途:
可在長期潮濕環境中使用,電性能及防水、防霉性能優越。 彎曲性能優良,最小彎曲半徑為電纜外徑16倍,可移動使用。使用于交流額定電壓300/500V及以下各種移動式電機、鋼鐵、航空、電廠、石化等高溫環境中使用。
交貨要求:
按雙方合同協議商定,允許不小于
規格結構及技術參數:
芯數×截面 (mm2) |
導體結構 根數/線徑 (mm) |
絕緣厚度 (mm) |
絕緣外徑 (mm) |
護套厚度 (mm) |
電線外徑 |
(Ω/km) | ||
標稱 |
公差 |
銅芯 |
鍍錫絲 | |||||
3×4 |
56/0.30 |
0.8 |
4.3 |
1.8 |
16.5×7.9 |
±0.50 |
4.95 |
5.09 |
3×6 |
84/0.30 |
0.8 |
4.9 |
2.0 |
18.7×8.9 |
±0.50 |
3.30 |
3.39 |
3×10 |
84/0.40 |
1.0 |
6.6 |
2.5 |
24.8×11.6 |
±0.60 |
1.91 |
1.95 |
3×16 |
126/0.40 |
1.2 |
8.2 |
2.8 |
30.2×13.8 |
±0.80 |
1.21 |
1.24 |
3×25 |
196/0.40 |
1.4 |
10.1 |
3.0 |
36.3×16.1 |
±0.80 |
0.78 |
0.795 |
3×35 |
276/0.40 |
1.4 |
11.4 |
3.2 |
40.6×17.8 |
±1.0 |
0.554 |
0.565 |
3×50 |
396/0.40 |
1.6 |
13.9 |
3.5 |
48.7×20.9 |
±1.0 |
0.386 |
0.393 |
3×70 |
360/0.50 |
1.6 |
15.6 |
3.8 |
54.4×23.2 |
±1.0 |
0.272 |
0.277 |
3×95 |
475/0.50 |
1.8 |
18.1 |
4.0 |
62.3×26.1 |
±1.2 |
0.206 |
0.210 |
3×120 |
608/0.50 |
2.0 |
20.0 |
4.5 |
69×29 |
±1.5 |
0.161 |
0.164 |
3×150 |
756/0.50 |
2.2 |
22.4 |
4.8 |
76.8×32 |
±1.5 |
0.129 |
0.132 |
3×185 |
925/0.50 |
2.4 |
24.8 |
5.2 |
84.8×35.2 |
±2.0 |
0.106 |
0.108 |
3×240 |
1221/0.50 |
2.6 |
28.2 |
5.5 |
95.6×39.2 |
±2.0 |
0.0801 |
0.082 |
