額定電壓:600V
試驗電壓:2000V

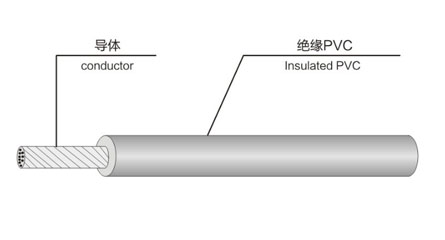

導體:鍍錫銅絲
絕緣體:PVC
顏色:白、藍、紅、黑、棕、黃、綠、黃綠
適用范圍:用于一般電子、電器設備內部連接線
電線規格
導體類型 | 導體 | 絕緣 | 最大導體電阻 | 最小絕緣電阻 | 耐電壓 | 標準長度 | |||
線規 | 線數/線徑 | 直徑 | 標稱厚度 | 標稱外徑 | |||||
AWG | NO./mm | mm | mm | mm | Ω/km | MΩ/km | V | Ft(M) | |
UL1015絞合導體 | 30 | 7/0.10 | 0.30 | 0.79 | 1.88 | 354.24 | 15 | 2000 | 2000(610) |
28 | 7/0.127 | 0.38 | 0.79 | 1.96 | 223.75 | ||||
26 | 7/0.16 | 0.48 | 0.79 | 2.06 | 139.73 | ||||
24 | 11/0.16 | 0.61 | 0.79 | 2.19 | 93.30 | ||||
22 | 17/0.16 | 0.76 | 0.79 | 2.34 | 55.00 | ||||
20 | 26/0.16 | 0.94 | 0.79 | 2.52 | 34.60 | ||||
18 | 41/0.16 | 1.18 | 0.79 | 2.76 | 21.80 | ||||
16 | 26/0.254 | 1.49 | 0.79 | 3.07 | 13.70 | 1000(305) | |||
14 | 41/0.254 | 1.88 | 0.79 | 3.46 | 8.62 | ||||
12 | 65/0.254 | 2.37 | 0.79 | 3.95 | 5.43 | ||||
10 | 105/0.254 | 3.40 | 0.79 | 4.98 | 3.41 | ||||
49/0.37 | 3.38 | 0.79 | 4.96 | 3.41 | |||||
8 | 168/0.254 | 4.31 | 1.15 | 6.60 | 2.16 | 656(200) | |||
6 | 124/0.37 | 5.43 | 1.52 | 8.50 | 1.39 | 328(100) | |||
4 | 196/0.37 | 6.78 | 1.52 | 9.80 | 0.88 | ||||
2 | 312/0.37 | 9.04 | 1.52 | 12.10 | 0.55 | 164(50) | |||
1 | 824/0.254 | 9.80 | 1.52 | 13.70 | 0.44 | ||||
1/0 | 1050/0.254 | 10.86 | 2.05 | 15.00 | 0.35 | ||||
2/0 | 616/0.37 | 12.30 | 2.05 | 16.80 | 0.28 | ||||
3/0 | 776/0.37 | 13.80 | 2.05 | 17.80 | 0.22 | ||||
4/0 | 980/0.37 | 15.40 | 2.05 | 19.60 | 0.17 |
